SSD現在是已然成為電腦的不可缺少的東西，那對于SSD我們了解多少呢？
1.傳輸總線
總線就像一條公路，公路上的車好比總線上的電信號；公路的大小和車流量就決定了公路的車流量，故總線的位寬大小和傳輸頻率決定了一次傳輸中能夠提供的最大速度。
PCIe是一切的根，所有外設都是由PCIe演化而來。PCIe 2.0的最大傳輸速率是：5GB/s， PCIe 3.0規范將數據傳輸速率提高到8GB/s（最初也預期為10GB/s），實際速率卻很難達到這個理論值。
服務器領域中使用的傳輸總線，已經很少人用了。
民用領域由PATA到SATA，服務器領域由SCSI到SAS。SAS控制器可以兼容SATA的設備，但是SATA控制器不能兼容SAS設備。SAS 1.0達到3Gbps，每一代翻2倍。
FC接口很稀缺，是基于網絡傳輸協議下誕生的接口。起源于SCSI，但速度遠遠超過SCSI，最新FC通道速度可以達到16Gbps。
2.傳輸協議
傳輸規范、傳輸標準，也就是數據傳輸?shù)姆绞健?/section>
（2）PATA只支持?jǐn)?shù)據部分進行CRC校驗
Serial ATA Advanced Host Controller Interface，串行ATA高級主控接口/高級主機控制器接口IDE速度太低，協議老舊，所以有了AHCI；但AHCI是為了機械硬板而產生的產物，現在SSD已經普及，所以不再說明。

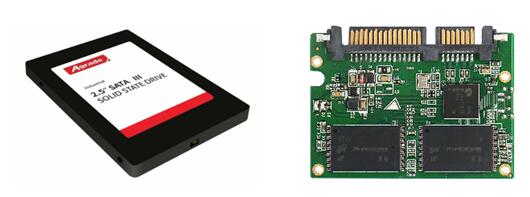

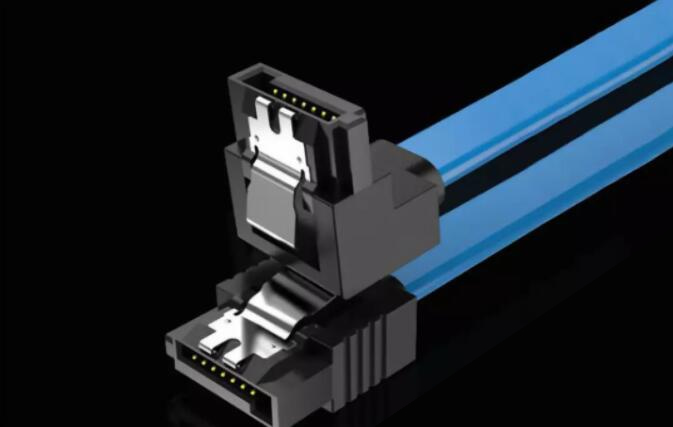

（1）簡介：Serial Advanced Technology Attachment即為Serial ATA，串行高級技術附件。SATA接口是一種基于行業標準的串行硬件驅動器接口。
（2）優勢：串行接口結構簡單，支持熱插拔，傳輸速度快，執行效率高。與傳統ATA相比，具備了更強大的糾錯能力，很大程度上提高了數據傳輸?shù)目煽啃浴＿€節省空間，有利于機箱內部的散熱，線纜之間的串?dāng)_也得到了有效控制。對數據和指令封包進行循環冗余校驗（CRC），使得單bit和雙bit的錯誤都能被檢測出來。SATA不需要設置主從盤跳線。
主要有5中接口形式：SATA、Half-Slim、mSATA、mini-mSATA、B-key M.2
說明：SATA 3.1之后，沒有3.3V，第3腳為休眠腳。
一種建立在M.2接口上的類似AHCI的一種協議,是專門為閃存類存儲設計的協議。具體優勢包括：
③NVMe PCIe SSD可提供的IOPs十倍于高端企業級SATA SSD;
④自動功耗狀態切換和動態能耗管理功能大大降低功耗;⑤支持未來十年技術發展的可擴展能力。
3. 傳輸接口圖例

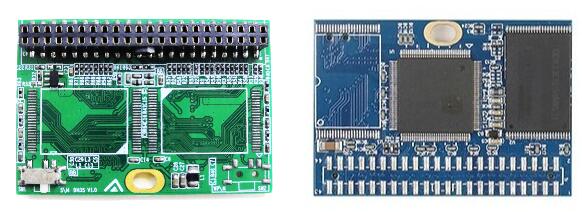

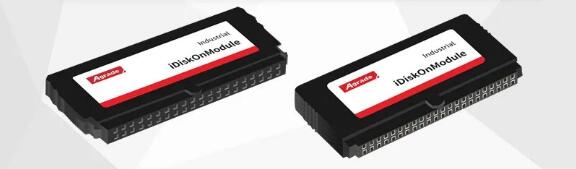

PATA（IDE）
正反面都有pin腳，且pin腳數一樣。mSATA在工控行業還在批量使用，消費類已經很少用了。
根據接口樣式：M.2分為M、B、B+M接口樣式。
其中，B key支持SATA協議；M key支持PCIE協議。
分為：PCI、PCIex1、PCIx2 X4 x8 x16等。
ZIF
VPX 無標準，信號自定義，是定制化的
