主機與PCIe設備之間，或者PCIe設備與設備之間，數據傳輸都是以 Packet形式進行發送端的事務層到接收端的事務層的傳輸。根據上層(軟件層或者應用層)請求(Request)的類型、目的地址和其他相關屬性，把這些請求打包，產生TLP(Transaction Layer Packet，事務層數據包)。然后這些TLP往下，經歷數據鏈路層、物理層，最終到達目標設備，下面來看看PCIe的TLP結構：

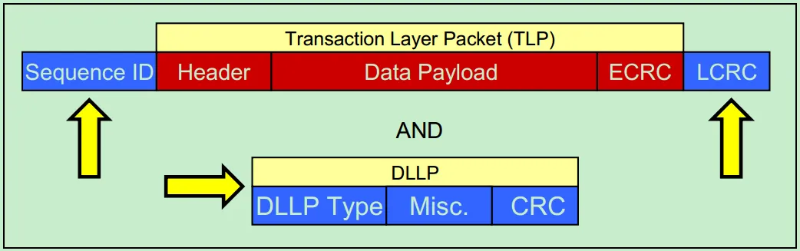

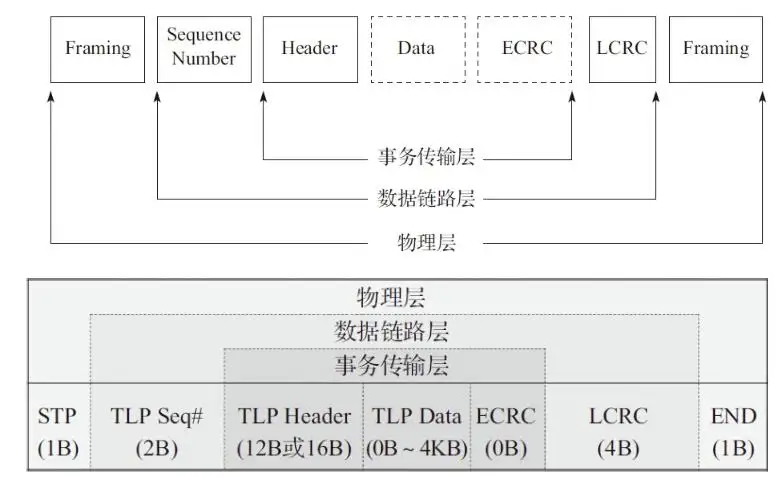

TLP主要由三部分組成:Header、Data和CRC(可選)。TLP都是始于發送端的事務層(Transaction Layer)，終于接收端的事務層。每個TLP都有一個Header，跟人類一樣，沒有頭就中止了生命，所以TLP可以沒手沒腳，但絕不能沒有頭。事務層根據上層請求內容，生成TLP Header。Header內容包括發送者的相關信息、目標地址(該TLP要發給誰)、TLP類型(諸如前面提到的Memory Read、 Memory Write之類的)、數據長度(如果有的話)等。

Data Payload 域，用以放有效載荷數據。該域不是必需的，因為不是每個TLP都一定攜帶數據，比如Memory Read TLP，它僅僅是一個請求，數據是由目標設備通過 Completion TLP 返回的。一個 TLP 最大載重是4KB，數據長度大于4KB的話，就需要分幾個 TLP 進行傳輸。

ECRC(End to End CRC)域，它對之前的Header和Data(如果有的話)生成一個CRC在接收端根據收到的TLP重新生成Header和Data(如果有的話)的CRC，與收到的CRC比較，一樣則說明數據在傳輸過程中沒有出錯，否則就有錯。它也是可選的，完全可以設置不加CRC。
