1、聯樂工業級CF卡應用背景

數控機床的迅猛發展，給機械制造業帶來了巨大的變化。數控機床已成為機械制造業實現自動化、柔性化、集成化生產的基礎設備，在加工范圍、自動化程度、勞動強度、產品精度、質量穩定性、新產品開發、生產效率等方面，數控機床有著普通機床無法比擬的優勢。要充分發揮數控機床的這些優勢，關鍵是如何根據零件要求選擇合適的刀具，制定合理的加工工藝，編制合理高效的數控加工程序以及快捷輸入程序并啟動加工。

現在CAD/CAM技術已經越來越多的應用在數控加工領域，大大節省了設計制造的時間周期，并在一定程度上提高了精度和速度。但是，對于形狀簡單的工件，手工編程不但編程快捷、計算量小，而且運行快，因此，目前很多學校和部分生產企業仍然采用手工編程的方法，特別是數控車床的加工編程。

不管是手工編程，還是自動編程，程序如何傳輸到數控機床進行加工是提高生產效率的一個很重要的方面。一方面，現在的CAD/CAM技術可以通過傳輸軟件與機床進行通信數控傳輸，提高程序傳輸速度，但這種方法需要有一臺電腦作為傳輸輔助，成本較高;另一方面，采用手工輸入數控機床的數據傳輸方法，會大大增加占機調整時間，降低生產效率。

采用工業級的CF卡作為傳輸中介，把手工或CAM自動編程程序讀寫到CF卡中，通過連接器插進數控機床對應的卡槽里面，可以進行程序的調用加工、讀寫程序等工作。

2、工業級CF卡及其輔件介紹

2.1 工業級CF卡

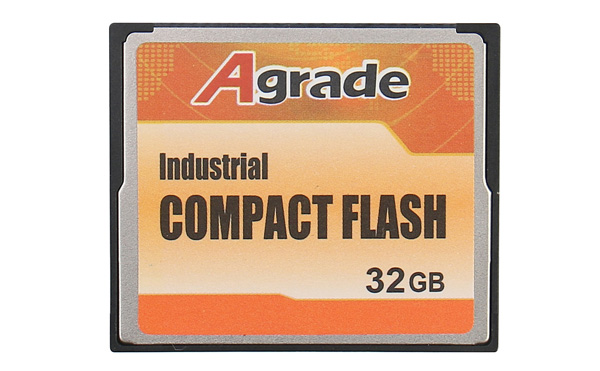

工業級CF卡的外形如圖1所示，存儲量有128M、256M、512M、1G、2G等。工業級CF卡的儲存量遠比數控機床儲存能力大，一般經濟型的數控車床、數控銑床儲存量大概為48K，一般小型加工中心為256K，其儲存能力遠不能滿足數控加工生產的需要。因此，工業級CF卡的應用可滿足外部儲存的需要，同時在不影響數控機床讀寫的情況下，把一些需要保護、保存或舊程序儲存備份，以應不時之需。

2.2 適配器

適配器也稱連接器，是CF卡、數控機床卡槽、手提電腦三者連接的連接器，只有通過這個連接器插進數控機床對應的卡槽才能進行讀寫操作。

2.3 萬能讀卡器

萬能讀卡器，一般電腦城都能買到的，它是工業級CF卡和臺式電腦USB口的連接樞紐，通過這個讀卡器，可以把電腦里的程序輸出到CF卡，也可把CF卡里的程序輸出到電腦進行編輯或保存。

3、工業級CF卡傳輸程序的有關參數設定

3.1 工業級CF卡儲存程序的格式要求

工業級CF卡內程序都是以**.CNC后綴形式存儲，其他的包括**.TXT、**.doc、**.reg、**.bat、**.inf、**.vbs等后綴，都不能讀寫操作，因此在編輯數控加工程序時，保存程序的格式應為**.CNC形式，而且在設定好**.CNC程序后，工業級CF卡內自動分配一個序列號1,2，3,4···，使程序按照序列號進行排序儲存。

3.2 工業級CF卡與數控機床傳輸程序的系統參數設定

數控機床出廠時一般把I/O讀寫通道設定為0，即I/O=0，適用電腦與數控機床RS232串口通信傳輸數據和當前CAD/CAM軟件和電腦傳輸軟件的需要，但不適用于工業級CF卡與數控機床之間的數據通信傳輸。若想利用工業級CF卡與數控機床進行數據傳輸，則需要把I/O讀寫通道設定為4，即I/O=4。FANUC系統數控車床I/O通道設定方法為：機床主界面下，按“OFFSET”按鈕→按“設定”→移動光標至I/O通道→在“MDI”模式下，輸入4，再按“IN-PUT”修改寫入，使I/O通道=4，設定傳輸參數完成。

4、工業級CF卡在數控機床傳輸數據中的使用方法

4.1 機床中查看工業級CF卡儲存程序的方法

把工業級CF卡插進連接器中，然后再把連接器插進數控機床對應的卡槽中。機床面板主界面下，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“READ”(讀取)，就可以查看到CF卡內儲存程序的情況。

4.2 工業級CF卡內程序輸出到數控機床的方法

1)確認I/O通道=4，操作方法不再重復。

2)確認CF卡內程序以**.CNC后綴形式存儲，且程序名不能與機床內存儲程序名重名，否則報警無法操作。

3)工業級CF卡內程序輸出到機床的方法步驟

把工業級CF卡插進連接器中，再把連接器插進數控機床對應的卡槽中，在機床面板主界面下，打開“編輯”模式，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“FREAD”，此時進入CF卡內部，可以查看程序儲存情況，在頁面下部有2個設定，即“F設定”和“O設定”，應分別對其設定，其中“F設定”是指程序文件的序列號，“O設定”是指程序名。比如程序名011，在工業級CF卡內存儲的序列號為3，則在“F設定”時，光標移動至“F設定”處，輸入3，再按“F設定”;在“O設定”時，光標移動至“O設定”處，輸入11，再按“O設定”。這2個“F設定”和“O設定”都要分別進行輸入設定，才可以把工業級CF卡內程序輸出至數控機床內部進行讀寫操作。

4.3 數控機床內程序輸出到CF方法

1)把插有工業級CF卡的連接器插進機床卡槽，在機床面板主界面下，打開“編輯”模式，按“PROG” →屏幕中按“DIR” →查看數控機床存儲程序情況，并查找要輸出到CF卡的程序(比如程序012，輸入012)，打開程序內容，按“操作”→按“擴展鍵”→按“PUNCH” →按“執行”，按照以上這些步驟就可以把程序012傳輸至CF卡內。

2)同樣在“編輯”模式下，按“PROG” →屏幕中按“DIR”，查看數控機床存儲程序情況，查找并記下要輸出到CF卡的程序名(比如程序012)。按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“PUNCH” →輸入程序名012→按“O設定”→“執行”，按照以上這些步驟也可以把程序012傳輸至CF卡內。

4.4 工業級CF卡添加、刪除程序方法

工業級CF卡不僅可以通過讀卡器在電腦上進行添加、刪除、修改程序等編輯工作，還可以在數控機床上直接進行編輯，下述工業級CF卡在數控機床上刪除某個程序的方法步驟。

把插有工業級CF卡的連接器插進機床卡槽，在機床面板主界面下，打開“編輯”模式，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→“DELETE” →輸入程序序列號(比如程序013的序列號是5，則輸入5)→按“F設定”→按“執行”，按照以上這些步驟也可以把工業級CF卡內程序013刪除掉。

本文通過對工業級CF卡與數控機床間的讀取、編輯、調用等數據傳輸使用方法的研究應用，發現使用工業級CF卡與數控機床進行數據傳輸，不但可以降低輔助設備成本而且方便快捷，還可以大大縮短人工輸入的時間，減少占機調整時間，提高生產效率。
