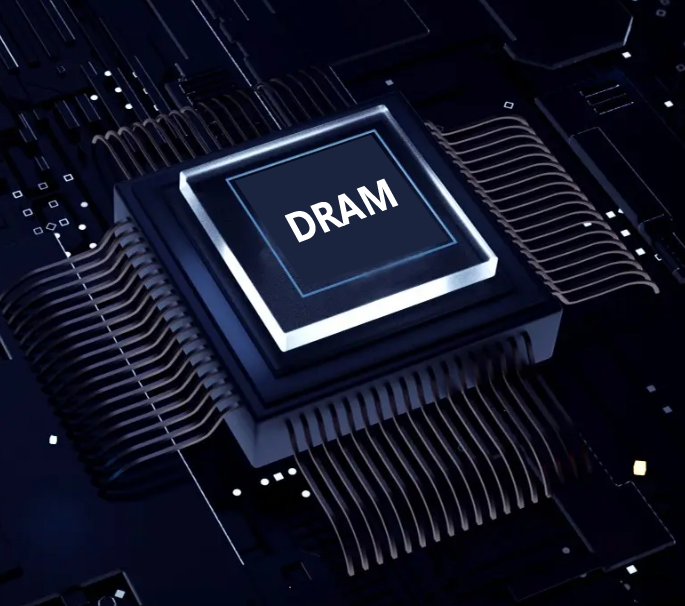

固態硬盤的緩存芯片(通常為 DRAM 緩存)是提升其性能的關鍵組件之一，盡管部分入門級或主打低功耗的 SSD 會省略這一設計，但在中高端產品中，緩存芯片的作用不可替代。其核心功能是通過臨時存儲數據，優化讀寫效率、平衡閃存顆粒負載，最終提升用戶的使用體驗，具體作用可分為以下幾個方面：

1. 加速數據讀寫速度，降低延遲

緩存芯片的讀寫速度遠快于固態硬盤的 NAND 閃存顆粒(即使是頂級 TLC/QLC 閃存，速度也僅為 DRAM 緩存的幾十分之一)。當系統需要讀取或?qū)懭霐?shù)據時，緩存會先臨時存儲這些數據：

讀取場景：若數據已存在于緩存中(即 “緩存命中”)， SSD 可直接從緩存調取數據，無需訪問 NAND 閃存，響應時間可縮短至微秒級(而 NAND 閃存的響應通常在毫秒級)。例如，頻繁訪問的系統文件、常用軟件的核心數據會被緩存，打開軟件或加載頁面時能明顯提速。

寫入場景：系統寫入數據時，會先將數據暫存到緩存中，待空閑時由主控芯片再批量寫入 NAND 閃存。這種 “緩沖寫入” 機制避免了頻繁對 NAND 進行小容量、碎片化寫入，減少了等待時間，尤其在處理大量小文件(如文檔、圖片) 時，能顯著提升寫入效率。

2. 減少 NAND 閃存的擦寫次數，延長壽命

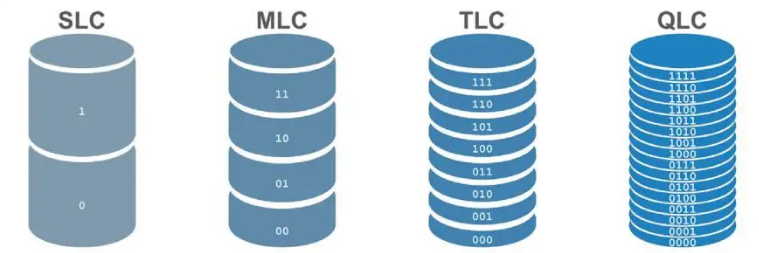

NAND 閃存的擦寫次數是有限的(如 TLC 約 1000-3000 次，QLC 約 300-1000 次)，而頻繁的小數據寫入會加速其損耗。緩存芯片通過 “聚合寫入” 功能，將多次零散的小數據先匯總到緩存中，再合并成一次大容量數據寫入 NAND 閃存，從而減少對閃存的擦寫操作。

例如，用戶連續保存多個 1KB 的文檔，若沒有緩存，SSD 需對 NAND 進行多次小容量寫入;而有緩存時，這些數據會先存在緩存中，待積累到一定量(如 100MB) 后再一次性寫入，大幅降低了閃存的損耗頻率，間接延長了 SSD 的使用壽命。

3. 存儲映射表，優化地址管理

固態硬盤的主控芯片需要通過 “邏輯地址到物理地址的映射表”(FTL，F(xiàn)lash Translation Layer) 來管理數據在 NAND 閃存中的存儲位置。這張映射表會隨著數據的寫入、刪除、移動而動態更新，若直接存儲在 NAND 閃存中，每次訪問都需要耗時讀取。

緩存芯片會常駐這張映射表，主控可直接從緩存快速調取地址信息，避免了頻繁訪問 NAND 閃存的開銷，尤其在數據碎片化嚴重時，能有效減少尋址延遲，保證讀寫性能的穩定性。

4. 應對突發數據負載，維持性能穩定

當面臨突發的大量數據讀寫(如傳輸大型視頻文件、同時運行多個軟件)時，緩存芯片能臨時 “ 承接” 超出 NAND 閃存即時處理能力的數據，避免性能驟降。例如，若 SSD 的 NAND 閃存持續寫入速度為 1000MB/s，而緩存芯片可承受 5000MB/s 的瞬時寫入，當用戶突然傳輸一個 20GB 的文件時，前幾秒的數據會先存入緩存，維持高速寫入的體驗，待緩存接近滿額時，再逐步將數據轉移到 NAND，保證整個過程的流暢性。

無緩存 SSD 的替代方案

部分 SSD(如入門級 SATA SSD 或采用 HMB 技術的 NVMe SSD)會省略獨立 DRAM 緩存，轉而通過軟件技術(如 HMB，Host Memory Buffer)借用主機內存(DDR)來模擬緩存功能。雖然能降低成本，但受限于內存與 SSD 之間的通信效率，其性能表現通常弱于配備獨立 DRAM 緩存的產品，尤其在大容量數據讀寫或長期使用后，容易出現性能波動。

綜上，緩存芯片是固態硬盤 “性能加速器” 和 “ 壽命守護者” 的結合體，對于追求高速、穩定體驗的用戶(如游戲玩家、內容創作者) ，選擇配備獨立 DRAM 緩存的 SSD 會更符合需求。
