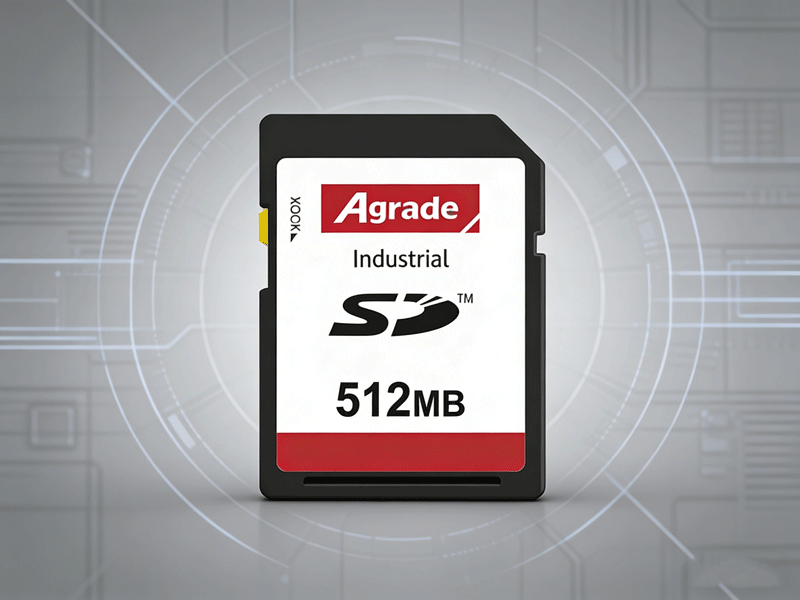

在物聯網設備、便攜式醫療儀器和遠程傳感器等電池供電場景中，存儲介質的功耗直接影響設備續航和可靠性。工業級SD卡通過動態電源管理、無源電路設計和散熱結構創新，在保持高性能的同時將功耗降至最低。本文解析低功耗設計的關鍵技術與實際收益。

一、動態電源管理：按需供電的智能策略

工業級SD卡的主控芯片集成多級電源管理單元(PMU)，根據工作狀態動態調整功耗：

工作模式(Active)：讀寫操作時，供電電壓3.3V，電流典型值80-150mA，功耗約260-500mW。

待機模式(Standby)：無操作但保持連接時，主控進入低功耗狀態，電流降至0.5-2mA，功耗約1.5-6.6mW。

休眠模式(Sleep)：設備長時間閑置時，主控切斷NAND閃存供電，僅保留喚醒電路，電流低至0.1mW以下。

優化效果：相比消費級SD卡(僅支持基本待機模式)，工業級產品在間歇性寫入場景下功耗降低40%-60%。以每小時寫入1分鐘、其余時間休眠的工作模式計算，功耗可從約15mW降至6mW。

二、無源電路設計：從硬件層面降低損耗

低功耗工業級SD卡在電路設計上采用多項節能技術：

低漏電晶體管：選用亞閾值漏電流低于0.1nA/μm的MOSFET，減少靜態功耗。

陶瓷電容替代鉭電容：陶瓷電容的等效串聯電阻(ESR)更低，充放電損耗減少30%。

無源時鐘電路：使用外部晶振替代內部RC振蕩器，時鐘精度更高且功耗降低50%。

三、深度休眠與快速喚醒

針對物聯網設備長周期休眠的特點，工業級SD卡支持深度休眠模式(Deep Sleep)：

狀態保存：將上下文信息寫入非易失存儲器，完全切斷主控和NAND供電。

喚醒時間：從深度休眠恢復到可操作狀態需50-100毫秒，適用于每小時喚醒一次的數據采集場景。

功耗收益：深度休眠模式下功耗可降至1μA以下，相比普通待機模式(1mA)降低1000倍。

四、散熱結構創新：低功耗的連鎖效應

功耗降低不僅延長電池續航，還能改善熱管理：

銅箔散熱層：在PCB內層鋪設大面積銅箔，將熱量均勻擴散，避免局部熱點。

導熱硅膠墊：將SD卡熱量傳導至設備外殼，利用外殼作為散熱器。

低功耗-低溫-低漏電正循環：芯片溫度每降低10℃，漏電流減少約30%，進一步降低功耗。

實測數據：在連續寫入測試中，低功耗工業級SD卡的表面溫度比消費級產品低15-20℃，有效避免因過熱觸發的降速保護。

五、應用場景與選型建議

可穿戴醫療設備：選用支持深度休眠、工作電流低于30mA的型號，搭配低功耗主控可續航1周以上。

無線傳感器節點：優先考慮待機功耗低于0.5mW的產品，結合占空比工作模式，電池壽命可從數月延長至2-3年。

手持工業終端：關注讀寫功耗與性能的平衡，選擇支持快速喚醒的型號，避免因喚醒延遲影響用戶體驗。

六、功耗測試方法

批量采購前可進行功耗驗證：

使用功率分析儀(如Keysight N6705)測量SD卡在不同工作模式下的電流波形。

模擬實際工作負載(如每小時寫入10MB數據)，積分計算日均功耗。

對比數據手冊標稱值與實測值，偏差超過20%時需與供應商確認。

低功耗工業級SD卡是實現邊緣計算設備長續航的關鍵組件，在物聯網時代的重要性日益凸顯。
